石灰生產線：日產100-1200噸石灰工藝方案

2021-04-10 03:43:31

突出優勢

1.適用燃料：燃料可燒煤、煤氣、燒天然氣、國外可燒油、甲烷等。

2.自動化水平高：生產線安裝有溫度和壓力監測儀表，操作參數計算機顯示，生產線能夠采用先進的計算機控制方式，實現整個系統的操作自動化。

3.節 能環 保：石灰石煅燒是由豎式預熱器+回轉窯+豎式冷卻器組成，達到節能、環保、活性度好的生產要求。

4.經 驗 豐富：河南鄭礦機器有著多年石灰生產設備制造經驗，國內外成功案例不勝枚舉，質量放心、服務滿意！
工藝流程

一、生產原料

1.石灰石、白云石、白堊

原料的粒度要求為10～40mm，超出上限40mm及下限10mm的部分均不得超過5％，最大粒度≤50mm。

2.燃料

燃料可采用發生爐煤氣、天然氣、煤層氣和煤粉；也可采用電加熱。

二、產品質量指標:

活性石灰產品質量指標達到行業標準YB/T042-2004規定的一級品以上 (見下表)。

三、生產線突出優勢

1、環保方面：經窯尾豎式預熱器排出的煙氣溫度低，含塵量低，使后續煙氣處理的配置簡潔高效，達到環保要求。

2、石灰活性度方面：回轉窯屬敞開式煅燒，窯體結構簡單，氣流暢通，含硫煙氣可以及時排出，燃料中的硫份不易附著，因而產品含硫量低，符合煉鋼要求。同時物料在窯內均勻滾動前進，受熱均勻，產品質量穩定，生、過燒率很低，可以煅燒高活性度的煉鋼用石灰。

3、節能、高效方面：在窯尾配置豎式預熱器可充分利用回轉窯內煅燒產生的高溫?zé)煔猓瑢⑹沂瘡某仡A(yù)熱到初始分解狀態。這不僅能大大提高回轉窯的產量，還能充分降低單位產品熱耗。

四、生產工藝
（1）原料儲運輸送

粒度10～50mm的石灰石運至廠區，堆放在料場，料場作業采用裝載機。粒度合格的物料由裝載機將石料裝入料場設置的受料槽，受料槽下由給料機定量給料，將石料給至大傾角輸送機，然后送至篩分樓，石灰石經篩分后合格粒度的經稱量后由大傾角輸送機送至預熱器頂部料倉。篩下的粉料由輸送機送至堆場定期由鏟車運出。

（2）石灰石煅燒

石灰石煅燒是由豎式預熱器+回轉窯+豎式冷卻器組成，產量100~800t/d，物料由預熱器頂部料倉經下料溜管導入預熱器本體內，同時由回轉窯傳入的高溫?zé)煔鈱⑽锪项A(yù)熱至1000℃以上，使石灰石發生部分分解，再由液壓推桿依次推入回轉窯尾部，經回轉窯高溫煅燒后再卸入冷卻器內，通過風機吹入的冷風冷卻，將物料冷卻至環境溫度+60℃以下排出冷卻器。經冷卻器吹入的空氣作為二次空氣進入回轉窯參與燃燒。

（3）成品輸送

成品石灰由冷卻器卸出后經鏈板輸送機、斗式提升機、帶式輸送機輸送至各成品石灰?guī)?。石灰貯倉下卸料閥，用于將倉中的石灰裝入汽車、罐車后外運。根據客戶儲量要求設置不同大小的貯倉。
成品貯倉采用圓形貯倉，5~50mm成品倉2個，<5mm成品倉1個，每個貯倉的量約為800t；
（4）煙氣處理

回轉窯燃燒產生的高溫?zé)煔?，在預熱器內與石灰石進行熱交換后，溫度降至250℃以下，然后進行入旋風收塵器進行一級收塵，將大顆粒的粉塵捕集，然后進入袋式除塵器，除塵后經高溫風機排入大氣，排放氣體的含塵濃度小于30mg/m3。在除塵器進口設置冷風控制系統，用于保護除塵器。

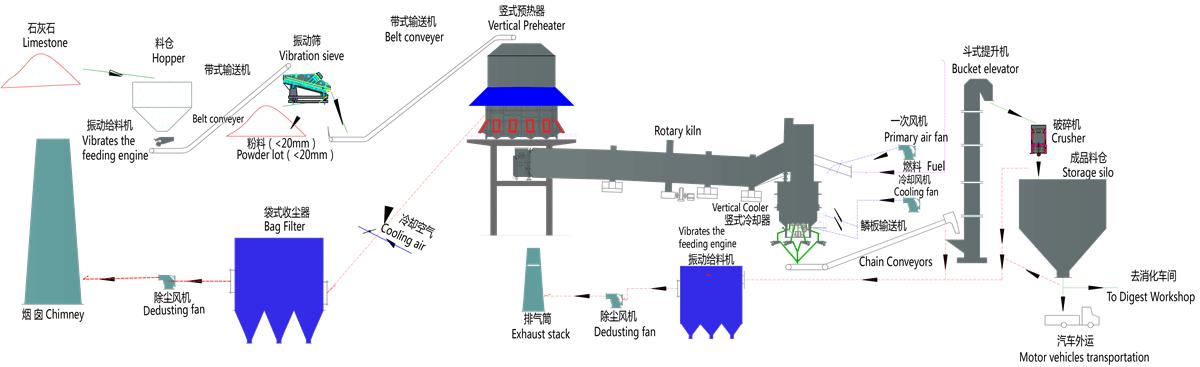

工藝流程圖

石灰生產線：日產100-1200噸石灰工藝方案
